廣州銀訊的光端機都是可以達到三級防雷。

第一級避雷針(線)，防止直擊雷毀壞建筑物;第二級防雷器，防止感應雷破壞電氣設備;第三級設備防雷，防止雷電感應干擾電子設備。

首頁，一個光端機本身的一個接口放電管裝置的保護功能，還有電源部分防雷，這兩個方面是設備防雷的一個保護功能。

雷電的破壞方式主要分為直擊雷、感應雷和地電位反擊三種形式，對光端機而言影響最嚴重的主要是地電位反擊。

而光端機，光MODEM，光纖收發器，光交換機，PDH，SDH、PTN等類型的設備，為常用的光纖傳輸設備。

光纖傳輸設備就是把各種各樣的信號轉換成光信號在光纖上傳輸?shù)脑O(shè)備。

一般而言，光纖傳輸設備都有傳輸距離較遠，信號不容易丟失，波形不容易失真等特點，可用于各種場所。所以越來越多場所都使用光纖傳輸設備代替?zhèn)鹘y(tǒng)設備。

而在選擇光纖設備光端機的時候，我們要如何挑選呢？

數據分配是將一個數據源來的數據根據需要送到多個不同的通道上去，實現數據分配功能的邏輯電路稱為數據分配器。它的作用相當于多個輸出的單刀多擲開關，其示意圖如上圖所示。

雷達數據分配器一般運用在空管機場方面比較多，如我司ZMUX-DS-24,突破19.2K速率限制，最高支持64K速率，最大提供24路雷達接口。

數據分配器的功能特點：

SDH光傳輸設備支持自愈環功能，滿足信號雙向傳輸。當SDH光環網某一段光纖故障，SDH設備可實現信號從另一個方向傳輸?shù)街行恼荆Ｕ细鳂I(yè)務信號可靠性傳輸。

正常情況，SDH光環網沿著順時鐘方向（如下圖橙色箭頭方向）傳輸?shù)街行恼尽?/p>

如下圖所示：

PDH光端機是小容量光端機，一般是成對應用，也叫點到點應用，容量一般為4E1，8E1，16E1。適用于小容量交換機組網、用戶環路網，移動通信（基站）、專網、DDN網等。

SDH光端機容量較大，一般是16E1到32E1。

簡單的說SDH是PDH的升版，在PDH已經不能夠再滿足現有的應用，于是，SDH傳輸體制應運而生。

光端機的主要用途和價格

光端機主要是傳輸光信號，是光通信設備的一種。光端機的市場價格不是說隨便就能報一個價格，市場上幾千塊到幾萬，甚至幾十萬的光端機設備都有，而且光端機都是成對使用，不同廠家的光端機產品目前并不能通用；所以光端機的報價，還要根據客戶的應用環境、傳輸用途，針對性地配置光端機，不同的配置光端機價格相差很大。PCM設備也是跟光端機一樣，主要看配置。

光端機和協議轉換器的區別

以太網轉換器也叫協議轉換器,而協議轉換器也叫網關,記住這個三個同指一種設備,它能使處于通信網上采用不同高層協議的主機仍然互相合作，完成各種分布式應用。它工作在傳輸層或更高。

一、工作環境

PCM設備工作環境-工作溫度：0℃～40℃，相對濕度：≤90%（25℃）

PCM設備都是成對使用的，局端和遠端2個站點，用戶會提供1路或多路2M通道連接ZMUX-30。根據現場實際環境，將用戶提供2M（E1接頭）通道對應接上ZMUX-30。

那么SDH光端機的作用是什么呢，下面小編給大家介紹一下SDH光端機的作用。

SDH技術的誕生有其必然性，隨著通信的發展，要求傳送的信息不僅是話音，還有文字、數據、圖像和視頻等。加之?dāng)?shù)字通信和計算機技術的發展，在70至80年代，陸續出現了T1(DS1)/E1載波系統(1.544/2.048Mbps)、X.25幀中繼、ISDN(綜合業務數字網) 和FDDI(光纖分布式數據接口)等多種網絡技術。

隨著信息社會的到來，人們希望現代信息傳輸網絡能快速、經濟、有效地提供各種電路和業務，而上述網絡技術由于其業務的單調性，擴展的復雜性，帶寬的局限性，僅在原有框架內修改或完善已無濟于事。

SDH就是在這種背景下發展起來的。在各種寬帶光纖接入網技術中，采用了SDH技術的接入網系統是應用最普遍的。

PDH光端機和SDH光端機的區別：

在數字傳輸系統中，有兩種數字傳輸系列，一種叫“準同步數字系列”（Plesiochronous Digital Hierarchy），簡稱PDH；另一種叫“同步數字系列”（Synchronous Digital Hierarchy），簡稱SDH。

采用準同步數字系列（PDH）的系統，是在數字通信網的每個節點上都分別設置高精度的時鐘，這些時鐘的信號都具有統一的標準速率。盡管每個時鐘的精度都很高，但總還是有一些微小的差別。為了保證通信的質量，要求這些時鐘的差別不能超過規定的范圍。因此，這種同步方式嚴格來說不是真正的同步，所以叫做“準同步”。

在以往的電信網中，多使用PDH設備。這種系列對傳統的點到點通信有較好的適應性。而隨著數字通信的迅速發展，點到點的直接傳輸越來越少，而大部分?jǐn)?shù)字傳輸都要經過轉接，因而PDH系列便不能適合現代電信業務開發的需要，以及現代化電信網管理的需要。SDH就是適應這種新的需要而出現的傳輸體系。

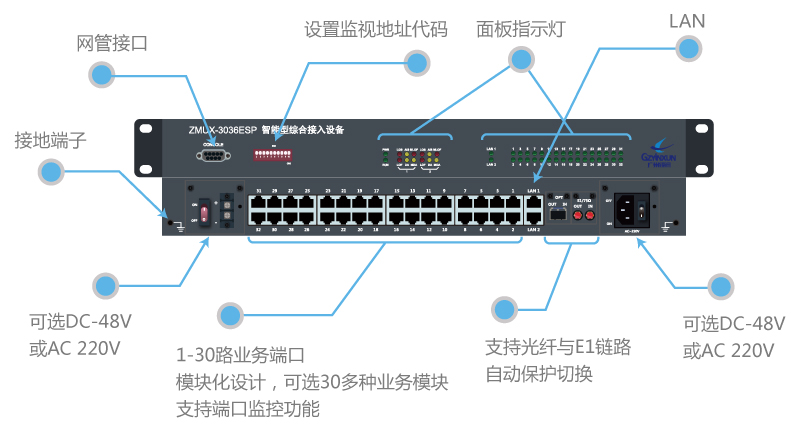

首先介紹下ZMUX-3036ESP ZMUX-3036ES是一款一光一電保護綜合業務接入設備，通過一路光口與一路E1口保護傳輸，主要完成電話、音頻、數據、圖像等綜合業務接入，實現綜合業務信號點對點通信功能。

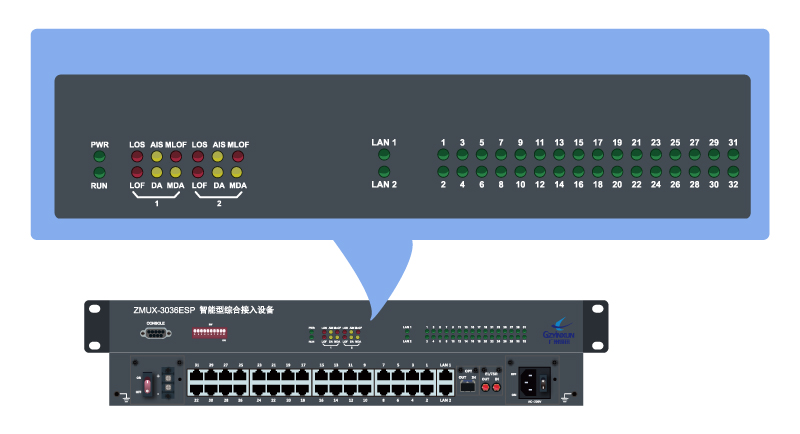

下面來介紹下光端機指示燈的符號和代表意思，首先我們先看設備圖片，再進行詳解。

SDI接口是一種“數字分量串行接口”，而HD-SDI接口是一種廣播級的高清數字輸入和輸出端口，其中HD表示高清信號。

由于SDI接口不能直接傳送壓縮數字信號，數字錄像機、硬盤等設備記錄的壓縮信號重放后，必須經解壓并經SDI接口輸出才能進入SDI系統。

如果反復解壓和壓縮，必將引起圖像質量下降和延時增加，為此各種不同格式的數字錄像機和非線性編輯系統，規定了自己的用于直接傳輸壓縮數字信號的接口。

因此高清SDI光端機是在普通數字視頻光HD-SDI光端機端機的基礎上面演化而來的，采用H.264編碼方式，一般情況下采用SDI接口。

下面講講光端機和光纖交換機的不同之處：

光端機概念：光端機就是將多個E1（一種中繼線路的數據傳輸標準，通常速率為2.048Mbps，此標準為中國和歐洲采用）信號變成光信號并傳輸?shù)脑O(shè)備（它的作用主要就是實現電-光和光-電轉換）。

也就是說除了光電轉換的工作以外，還要對數據信號進行復用和解復用。通常光端機出來的是多對E1線路。SDH，PDH光端機主要用于電信運營商，用于提供多對點到點的數據電路；

視頻光端機主要用于安防監控、遠程教育、視頻會議等對視頻傳輸要求適時性比較高的領域，同時可以傳輸控制、開關量、語音、以太網等信號來滿足多業務應用需求。

一、光纖涂層選材與拉絲工藝

光纖損耗增大的原因主要包括氫損、光纖裂化、光纖應力，通過實際檢測發現光纜中的光纖經過多年使用后，其幾何特性、機械特性、接續特性、光學特性等宏觀性能基本沒有發生變化，通過掃描電鏡等方法發現光纖沒有明顯的微裂紋等異常現象。但光纖涂層狀況出現明顯差異，模量高、涂層緊密、剝離力大的光纖在1550nm、1310nm波長下衰減明顯增加。

二、油膏填充式設計

纖膏是緊密接觸光纖的油性物質，是以礦物油或者合成油為基礎的混合物，對光纖起隔絕水汽和潤滑緩沖作用，通過肉眼觀察形態和測試油膏的氧化誘導期來評定纖膏性能。油膏氧化后其酸值增加可導致析氫增加，同時油膏氧化后對光纜結構的穩定性有影響，導致屈服應力下降，這樣光纖在振動、沖擊、彎曲、溫差變化、地形地質變化等影響下會受到應力，減弱纖膏對光纖的緩沖作用，從而使光纜的可靠性下降。

現在是信息時代,隨著時代的進步,互聯網是人們生活不可或缺的一部分。通常由許多不同類型的計算機網絡相互連接而成。如果幾個計算機網絡在物理上連接在一起,它們之間并不能進行溝通,那么這種“互連”沒有實際意義。所以在談到“互連”時,就已經暗示這些相互連接的計算機可以進行溝通,也就是說,從功能和邏輯的角度來看,計算機網絡已經形成了一個大型的計算機網絡,稱為“互聯網”。

路由器

路由器(Router)亦稱選徑器，是在網絡層實現互連的設備。它比網橋更加復雜，也具有更大的靈活性。路由器有更強的異種網互連能力，連接對象包括局域網和廣域網。路由器有兩大典型功能，即數據通道功能和控制功能。數據通道功能包括轉發決定、背板轉發以及輸出鏈路調度等，一般由特定的硬件來完成;控制功能一般用軟件來實現，包括與相鄰路由器之間的信息交換、系統配置、系統管理等。

工業交換機

由于數字技術與傳統的模擬技術相比在很多方面都具有明顯的優勢，所以正如數字技術在許多領域取代了模擬技術一樣，光端機的數字化也是一種必然趨勢。目前，數字圖象光端機主要有兩種技術方式：一種是MPEG II圖象壓縮數字光端機，另一種是非壓縮數字圖象光端機。

圖象壓縮數字光端機一般采用MPEG II圖象壓縮技術，它能將活動圖象壓縮成N×2Mbps的數據流通過標準電信通信接口傳輸或者直接通過光纖傳輸。由于采用了圖象壓縮技術，它能大大降低信號傳輸帶寬，以利于占用較少的資源就能傳送圖象信號。同時，由于采用了N×2Mbps的標準接口，可以利用現有的電信傳輸設備的富裕通道傳輸監控圖象，為工程應用帶來了方便。

不過，圖象壓縮數字光端機也有其固有的缺點。其致命的弱點就是不能保證圖象傳輸?shù)膶?shí)時性。因?yàn)閳D象壓縮與解壓縮需要一定的時間，所以一般會對所傳輸?shù)膱D象產生1~2S的延時。因此，這種設備只適合于用在對實時性要求不高的場所，在工程使用上受到一些限制。另外，經過壓縮后圖象會產生一定的失真，并且這種光端機的價格也偏高。

看有幾個光口，幾個光方向。

看有多少的E1信道。

看有沒有以太網接口。

看有沒有V35接口。

DVI光端機，就是光信號傳輸?shù)慕K端設備，通常所說的光端機是傳輸視頻的非壓縮光端機。

模擬光端機

模擬光端機采用了PFM調制技術實時傳輸圖象信號。發射端將模擬視頻信號先進行PFM調制后，再進行電-光轉換，光信號傳到接收端后，進行光-電轉換，然后進行PFM解調，恢復出視頻信號。由于采用了PFM調制技術，其傳輸距離能達到50Km或者更遠。通過使用波分復用技術，還可以在一根光纖上實現圖象和數據信號的雙向傳輸，滿足監控工程的實際需求。

數字光端機

首先PCM設備是做什么的？

PCM設備在通信系統中作用就是通過E1（2M）線路來傳輸各種64k業務，它是對連續變化的模擬的信號進行抽樣、量化和編碼來產生的一種數字信號。

PCM設備主要是用來傳輸語音電話接口、二線音頻接口、四線音頻接口、二線EM接口、四線EM接口、異步RS232、同步RS232、RS422接口、RS485接口、熱線電話、磁石電話接口、10Base_T以太網接口等。

重點來了：PCM設備由于傳輸距離的有著局限性，連接的同軸電纜一般只能支持300米內的距離，如果大于300米就會由于衰減過大，影響信號的傳輸質量。

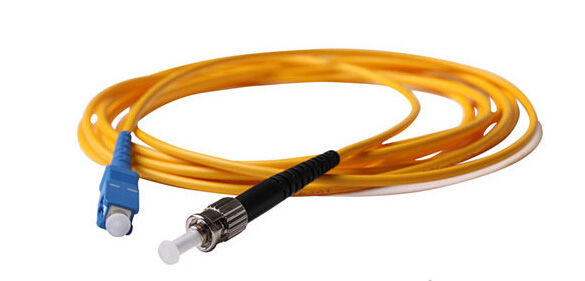

對于光纖跳線的正確解法是怎么樣的，那么光纖跳線怎樣接才正確，什么樣的光纖跳線接法更好呢？

光纖跳線是把光纖兩端面對接起來，以發射光纖輸出的光能量能最大限度耦合到接收光纖中去，并使由于其介入光鏈路而對系統造成的影響感到最小。

光纖跳線接法
